Исследование архитектуры CSQTT (Rust / TURN / RTP): многопоточная инкапсуляция трафика в медиапотоки WebRTC и анализ сетевого диспетчера

В современной сетевой инженерии всё больший интерес вызывают исследовательские проекты, изучающие инкапсуляцию пакетного трафика уровня L3 (TUN) внутрь стандартных мультимедийных протоколов реального времени — STUN / TURN (RFC 5766) и RTP / SRTP (RFC 3550). Одним из наиболее технологически показательных открытых репозиториев 2026 года стал некоммерческий исследовательский проект CSQTT (github.com/amurcanov/csqtt), написанный на Rust (Edition 2024) и Kotlin Compose. Разберём внутреннее устройство его 72-поточного диспетчера, алгоритмы устранения блокировки начала очереди (Head-of-Line Blocking) и особенности работы с TURN-релеями.

1. Протоколы STUN/TURN и RTP в корпоративных сетях: почему медиатрафик имеет особый профиль

В любой корпоративной сети, использующей системы видеоконференцсвязи (WebRTC, SIP-телефонию, корпоративные мессенджеры), узлы за строгим симметричным NAT (Symmetric NAT) не могут установить прямое P2P-соединение. Для этого стандарт IETF RFC 5766 / RFC 8656 предусматривает серверы TURN (Traversal Using Relays around NAT).

С точки зрения сетевого оборудования и систем качества обслуживания (QoS / DiffServ) трафик TURN + RTP/SRTP обладает тремя фундаментальными свойствами:

1. Критичность к джиттеру и задержкам: голосовые и видеопакеты передаются по UDP небольшими фреймами с высокой частотой; любая глубокая буферизация на промежуточном узле разрушает синхронизацию речи и видео.
2. Стандартная процедура Allocate и ChannelBind: после привязки канала данные передаются с минимальным 4-байтовым заголовком TURN ChannelData (2 байта номера канала 0x4000–0x7FFF + 2 байта длины), внутри которого лежит зашифрованный полезный блок.
3. Ограничение скорости одиночного потока: публичные и корпоративные медиарелеи рассчитывают полосу одного потока под битрейт HD-видеозвонка (обычно от 1.5 до 3.5 Мбит/с).

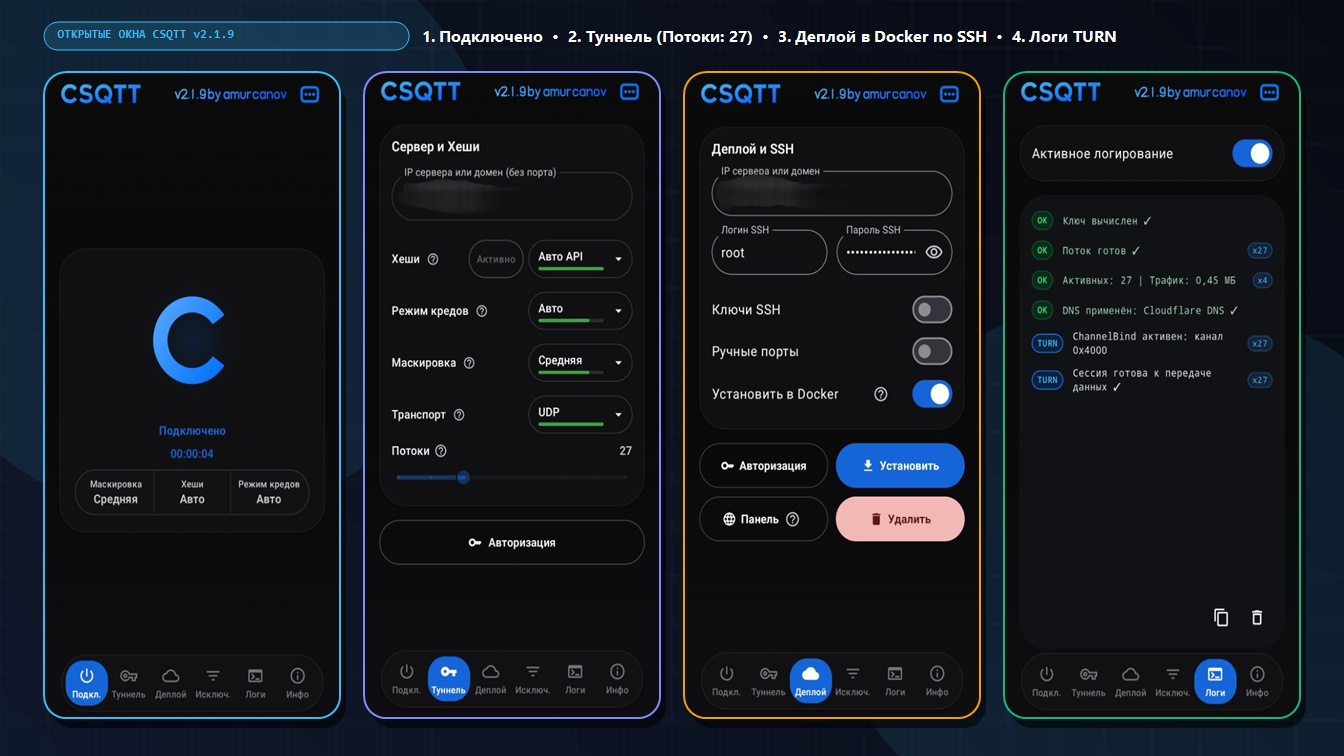

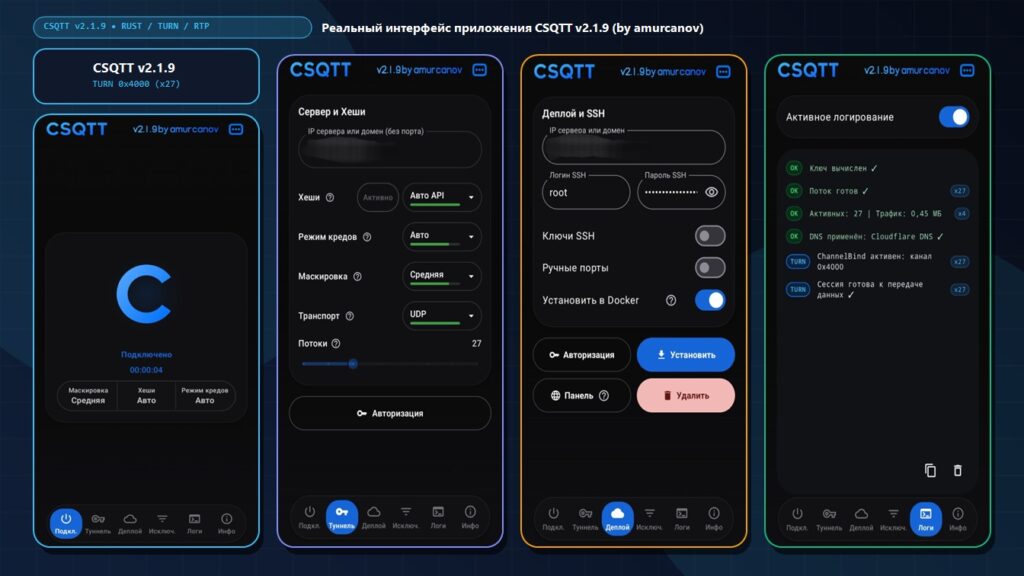

Разбор реального интерфейса приложения CSQTT v2.1.9 (by amurcanov)

Архитектура клиентского приложения CSQTT v2.1.9 построена вокруг шести функциональных разделов нижней панели навигации (Подкл., Туннель, Деплой, Исключ., Логи, Инфо), объединяющих управление локальным туннелем и оркестрацию серверного узла:

• Экран «Подкл.» (Статус криптосессии): отображает главный индикатор соединения с фирменной литерой C, таймер активной сессии и сводную карточку текущих параметров (Маскировка: Средняя, Хеши: Авто, Режим кредов: Авто).
• Вкладка «Туннель» (Сервер и Хеши): позволяет задать IP-адрес или домен сервера (без указания порта), включить автоматическую синхронизацию хешей через API (Хеши: Активно / Авто API), выбрать Режим кредов (Авто), профиль обфускации (Маскировка: Средняя), транспортный протокол (UDP) и ползунком настроить число параллельных мультиплексируемых потоков (например, Потоки: 27).
• Вкладка «Деплой» (Деплой и SSH): реализует концепцию автоматизированного развёртывания собственного узла (Self-Hosted Provisioning) прямо со смартфона — достаточно указать IP сервера или домен, Логин SSH (root) и Пароль SSH (или приватные Ключи SSH), активировать тумблер «Установить в Docker» и нажать Установить. Здесь же расположены кнопки Авторизация и быстрого перехода в веб-интерфейс управления сервером (Панель).
• Вкладка «Логи» (Активное логирование): выводит гранулярную телеметрию установки многопоточного TURN-туннеля в реальном времени: [OK] Ключ вычислен ✓, [OK] Поток готов ✓ (x27), [OK] DNS применён: Cloudflare DNS ✓, [TURN] ChannelBind активен: канал 0x4000 (x27) и [TURN] Сессия готова к передаче данных ✓ (x27).

2. Инженерный разбор ядра CSQTT на Rust: как агрегируются 72 криптосессии

Главная архитектурная задача, которую решает исследовательский стек amurcanov/csqtt (а также совместимые кроссплатформенные клиенты для десктопа luminescq/focsq и iOS), — объединить десятки узкополосных TURN/RTP-потоков в единый высокоскоростной виртуальный канал без разрушения порядка TCP-пакетов (Out-of-Order Reordering) и без перегрузки процессора смартфона или сервера.

Диспетчер пакетов Class-Aware Round Robin

В актуальной ревизии CSQTT разработчики отказались от ресурсоёмкого поиска «наименее загруженного потока» на горячем пути (hot path) в пользу детерминированного планировщика Class-Aware Round Robin. Все пакеты, поступающие с интерфейса TUN, классифицируются по размеру и типу:

Оптимизация системных вызовов Linux: sendmmsg, recvmmsg и пакетный TUN

На высоких скоростях при работе с 72 параллельными UDP-сокетами главная точка деградации производительности в ОС Linux — это стоимость переключения контекста между пространством пользователя (Userspace) и ядром (Kernel space) на каждый отдельный системный вызов sendto() и recvfrom(). В Rust-ядре CSQTT применены три низкоуровневые оптимизации:

• Векторный сетевой ввод-вывод (sendmmsg и recvmmsg): отправка и чтение до 128 UDP-дейтаграмм за один системный вызов с инициализацией только фактически задействованных дескрипторов пачки.
• Пакетная запись в интерфейс TUN (Burst TUN Write): возвратный трафик записывается в виртуальный сетевой адаптер сериями до 64 пакетов подряд при однократной проверке готовности файлового дескриптора, что устраняет лишние пробуждения планировщика epoll.
• Защита от TCP Reordering и Replay-атак: поскольку разные потоки TURN-релея могут иметь разный джиттер (например, пакет №10 пришёл по потоку #3 быстрее, чем пакет №9 по потоку #2), приёмный буфер выравнивает последовательность перед инжекцией в стек TCP/IP и отсекает дубликаты в скользящем окне.

# Архитектура серверного и клиентского стека CSQTT (Rust 2024 + SQLite WAL)
# Поддерживаемые серверные архитектуры: Linux amd64 (статический ELF без привязки к glibc), arm64, armv7
# Поддерживаемые клиентские ABI: Android arm64-v8a, armeabi-v7a, x86_64

[TUN Interface] --> [Class-Aware Dispatcher (Small/Medium/Bulk)]
                        |--> Worker #01..#72 (Crypto Session + Replay Window)
                        |--> Batched UDP I/O (sendmmsg / recvmmsg)
                        |--> TURN ChannelBind / RTP Encapsulation
                        |--> Server Rust Dataplane (159.92 Mbps @ 18% 1 vCPU)

3. Управление DNS-профилями и криптографическая привязка устройств (Device Binding)

Отдельного внимания с точки зрения архитектуры безопасности заслуживают два механизма управления в серверной панели CSQTT (работающей поверх встроенной базы данных SQLite в режиме WAL):

1. Горячая смена резолвера внутри туннеля (Live TUNCONF Push): администратор может переключать профиль разрешения доменных имён (включая Яндекс DNS 77.88.8.8, НСДИ, BI.ZONE DNS, Ростелеком, Cloudflare, Quad9, AdGuard, NextDNS) без разрыва активных TURN-потоков. Сервер рассылает управляющий фрейм TUNCONF по уже установленным криптосессиям, а клиент на лету обновляет настройки системного VPN-интерфейса. При этом все DNS-запросы приложений идут строго внутри защищённого туннеля, исключая DNS Leak на стороне локального провайдера.
2. Инвариант привязки пароля к device_id: при первом успешном подключении токен доступа жёстко связывается с аппаратным идентификатором клиентского устройства в таблице SQLite. Попытка использовать скомпрометированный конфигурационный ключ с другого устройства автоматически отклоняется сервером на этапе рукопожатия.

4. Взгляд со стороны корпоративной защиты (SOC / NGFW): анализ многопоточных TURN-туннелей

Для архитекторов корпоративной безопасности и разработчиков систем глубокого анализа трафика (DPI / NGFW) проект CSQTT представляет собой классический пример мимикрии под мультимедийный протокол. Как системы мониторинга отличают настоящий видеозвонок от инкапсулированного L3-туннеля?

• Кардинальность параллельных сессий (Session Fan-Out): обычный клиент видеоконференцсвязи открывает от 1 до 4 потоков RTP/SRTP (аудио, видео, демонстрация экрана, резервный канал FEC). Одновременная инициализация 18–72 параллельных сессий ChannelBind с одного IP-адреса клиента на один и тот же пул релеев является ярким статистическим индикатором мультиплексирования.
• Профиль потребления полосы и асимметрия потока: в реальном звонке битрейт кодировщика (Opus / VP9 / AV1) удерживается в узком коридоре с постоянной частотой кадров (например, 30 или 60 пакетов в секунду), тогда как при передаче файлов через туннель возникают резкие пики (bursts) пакетов максимального размера MTU.
